Vis sans âme

Nous fabriquons tout type de vis sans âme standard dans l’industrie. Celles-ci peuvent être utilisées dans vos nouveaux projets, ou comme pièces détachées pour vos convoyeurs à vis existants. Notre outil de production est capable de rouler des spires plus épaisses et des diamètres intérieurs très réduits.

Les vis sans âme sont normalement utilisées pour convoyer les matériaux collants. La vis repose sur le revêtement d’usure et est entraînée à l’une de ses extrémités par un moto-réducteur. Une vis sans âme permettra le mouvement d’une plus grande quantité de matière qu’une vis avec âme de la même taille.

Comme il n’y a ni arbre, ni pallier sur la longueur de la vis, la matière convoyée avance librement sans bâtir ou s’enrouler autour de l’axe. Un convoyeur sans âme peut mesurer jusqu’à 90 mètres de long et aller en mode "tirant" ou "poussant". Les convoyeurs verticaux, inclinés, horizontaux, qui poussent ou tirent sont utilisés dans tout type d’application : déchets municipaux, boues, sable, rejets de dégrillage, pâtes et papiers, brasseries, et beaucoup d’autres. Avec un revêtement d’usure PEDH fournissant un fonctionnement en douceur, peu ou pas de bruit, la spirale sans âme est idéale pour un environnement de travail sûr et silencieux.

Procédure pour commander une vis sans âme



Main droite / Main gauche, Pousse ou Tire

Votre vis peut être soit une main droite soit une main gauche.

Si vous prenez l’exemple d’un tire bouchon, une vis main droite s’enfonce dans le bouchon quand vous tournez vers la droite (sens des aiguilles d’une montre). Une vis main gauche s’enfonce quand vous tournez vers la gauche (sens inverse des aiguilles d’une montre).

Votre vis peut pousser, tirer ou les deux. Une spirale qui pousse éloigne la matière du moto-réducteur. Une vis qui tire rapproche la matière du moto-réducteur.

Lorsque vous commandez une vis, nous avons besoin de savoir si votre vis est une « main droite (RH) poussant », « RH tirant », « main gauche (LH) poussant », « LH tirant ».

Matière

Votre vis peut être fabriquée en acier inoxydable série 300, acier doux (avec revêtements spéciaux ou non), acier plus dur, ou toute autre requête spéciale.

Longueur

La longueur totale de votre vis sans âme peut être donnée aux Industries S2S. Nous livrons « par sections » de 4 mètres en moyenne (à souder ou à boulonner par le client). Nous pouvons livrer en plus petites sections (plus de soudures pour le client) ou plus grandes sur demandes spéciales.

Filets simples

Une vis à filet simple se caractérise par les dimensions suivantes :

  •  Le diamètre extérieur (OD)

  •  Le pas (distance linéaire entre deux filets)

  •  La section du ruban: hauteur (A) et épaisseur (B)

Filets multiples

Un double (ou multiple) filet est caractérisé par les dimensions suivantes :

  •  Le diamètre extérieur (OD)

  •  Le pas (distance linéaire entre deux filets)

  •  Le type de spirale multiple

  •  La section du ruban de base : hauteur (A) et épaisseur (B)

  •  La section du ruban de la pointe/insert/renfort : hauteur (C) et épaisseur (D)

Disque d’accouplement

Votre spirale est accouplée à l’axe d’entrainement du moto-réducteur avec un disque d’accouplement. S2S Industries inclus toujours des “barres de torsion” au niveau de la connexion entre la spirale et le disque d’accouplement. Un disque d’accouplement est caractérisé par les dimensions suivantes :

  •  Le diamètre extérieur (OD) (habituellement le même que celui de la spirale)

  •  L’épaisseur

  •  Le diamètre du trou central (diamètre de l’arbre de transmission)

  •  Le nombre de trous pour les vis

  •  Le diamètre des trous pour les vis

  •  La distance entre les trous pour les vis et le trou central

Vis avec âme

Nous fabriquons tout type de vis standard dans l’industrie pour vos nouveaux projets, ou comme pièce de remplacement pour vos installations existantes.

Les vis avec âme sont normalement utilisées pour convoyer des matières non collantes. La vis est entraînée d’un côté par un moto-réducteur et supportée de l’autre par un roulement, ainsi que plusieurs roulements intermédiaires (dépendamment de la longueur) le long de la spirale. Nous fabriquons les vis à âme selon les standards de la CEMA.



Procédure pour commander une spirale avec âme



Main droite / Main gauche

Votre vis peut être soit une main droite ou une main gauche.

Si vous prenez l’exemple d’un tire bouchon, une vis main droite s’enfonce dans le bouchon quand vous tournez vers la droite (sens des aiguilles d’une montre). Une vis main gauche s’enfonce quand vous tournez vers la gauche (sens inverse des aiguilles d’une montre).









Matière

Votre vis peut être fabriquée en acier inoxydable série 300, acier doux (couvert ou non), acier plus dur, ou toute autre requête spéciale.

Longueur

La longueur pour une vis avec âme est “par section”. Les sections sont ensuite assemblées par le client.

Filet Ruban

Le filet ruban pour un convoyeur avec âme est caractérisé par les dimensions suivantes :

  •  Le diamètre extérieur (OD)

  •  L’épaisseur du filet

Le tuyau

Le tuyau pour un convoyeur à vis avec âme est caractérisé par les dimensions suivantes :

  •  Le diamètre extérieur (OD)

  •  L’épaisseur des parois

Accouplement

La connexion de la vis avec l'arbre d'entrainement, les arbres intermédiaires et l'arbre du roulement d'embout se fait de plusieurs manières :

  1. Arbre soudés directement au tuyau central : les Industries S2S peut selon vos besoins souder directement l'arbre d'un côté et/ou de l'autre de votre vis.

  2. Accouplement par manchon intérieur et goupilles.

  Le raccordement est alors caractérisé par les dimensions suivantes :

  • Le diamètre intérieur du manchon

  • Le nombre de trous pour les goupilles

  • Le diamètre des trous de goupilles

  • La distance entre les trous de goupilles et la fin de l'arbre

​   3. Accouplement par disques boulonnés

  Le raccordement est alors caractérisé par les dimensions suivantes :

  • Le diamètre de l'arbre, diamètre du disque et épaisseur

  • Le nombre de trous pour les boulons, leur diamètre et position

Filets rubans et Spires embouties

Nous fabriquons des spires embouties (ou pas à pas), mises en forme sur une presse à partir de découpes dans des plaques d'acier.

Nous fabriquons également divers filets de vis, roulés sur une machine spéciale pour faibles épaisseurs.

Ces deux types de spires sont dédiés à la fabrication de vis avec âme.

Une spire mesure un pas, alors qu’un filet ruban est livré en longueurs de 8 pieds environ (selon géométrie). Dans les deux cas, pas à pas ou ruban, les filets seront soudés sur un arbre, soit par les Industries S2S, soit par le client.

Les standards de soudure devront être définis.

Procédure pour commander un filet

Main droite / Main gauche

Votre spirale peut être soit une main droite ou une main gauche.

Si vous prenez l’exemple d’un tire bouchon, une spirale main droite s’enfonce dans le bouchon quand vous tournez vers la droite (sens des aiguilles d’une montre). Une spirale main gauche s’enfonce quand vous tournez vers la gauche (sens inverse des aiguilles d’une montre).

Matière

Votre spirale peut être fabriquée en acier série 300, acier doux (couvert ou non), acier plus dur, ou toute autre requête spéciale.

Longueur

La longueur d’un filet ruban est définie “par section fabriquée”. Les sections sont ensuite assemblées par le client (soudées à l’arbre).

La longueur d’un filet dépend du diamètre et du pas demandés. Les filets sont ensuite assemblés par le client (soudés à l’arbre).

Filets

Le ruban ou filet pour un convoyeur à arbre est défini par les dimensions suivantes :

  •  Le diamètre extérieur (OD)

  •  L’épaisseur du filet

  •  Le diamètre intérieur (ID) ou le diamètre extérieur de l’arbre (OD)

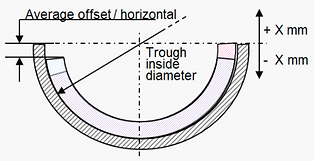

Revêtements d'usure

Nous proposons tous les types de revêtements d’usure standard (UHMW, acier inoxydable, acier doux, Hardox) pour convoyeurs à vis sans âme.

Revêtements standard

Revêtements d'usure en Hardox

Les revêtements Hardox sont utilisés dans des environnements très abrasifs.

Le revêtement se compose d'une feuille de support en acier inoxydable et de barres en Hardox.

La feuille de support mesure en moyenne 2 à 3 mm, et doit être assemblée au convoyeur.

Les barres standard en Hardox mesurent entre 12 et 15 mm d'épaisseur et 30 à 40 mm de large, en Hardox 400 Brinell.

Accessoires pour convoyeurs

Nous gardons en stock les accessoires de convoyeurs suivants :

  • Moto-réducteurs

  •  Arbres de moto-réducteur

  •  Roulements

  •  Détecteurs de mouvements

  •  Boutons et câbles d'arrêt d'urgence

  •  Longopac® (sac sans fin)

  •  Etc.

Nous fournissons tout type standard de pièces détachées pour convoyeurs à vis avec ou sans âme.

PAXXO Longofill Longopac

S2S Industries est un revendeur autorisé des produits Longopac® et Longofill® de Paxxo.



Longofill est un système de sac sans fin pour les rejets de dégrillage, sables et boues

Le système de sac sans fin est utilisé dans le contrôle des odeurs, du désordre, des déversements et du risque lié aux bactéries malsaines, ainsi que la mauvaise odeur engendrée par les rejets de dégrillage, sables et boues.

La manipulation de ces rejets, sables et boues est un problème environnemental et de santé bien connu, quelle que soit la taille de la station de traitement. Malgré les systèmes de ventilation améliorés dans la plupart des édifices de pré-traitement, une forte concentration de bactéries et de spores peut se développer. Ces facteurs peuvent avoir un impact sur la qualité de l'air ; qui conduit alors à un environnement de travail malsain, résultant en une augmentation de la probabilité d'asthme chronique, d'allergies et maladies des tissus pulmonaires et de la paroi intestinale.

Longofill apporte une solution à ce problème d'une manière économique, pratique et efficace. Longofill se compose d'un système de sac sans fin, qui peut facilement être connecté au point de décharge de votre équipement. Les rejets, sables ou boues sont déposés dans le sac sans fin Longopac, qui limite ainsi les odeurs et permet de contrôler les risques de déversement associés à la collecte des rejets de dégrillage humides et des sables. Le Longopac est facile à fermer et la matière et ses odeurs sont emprisonnés dans le sac Longopac.

Longofill

Le porte recharge est fabriqué en acier inoxydable (SS304) et plastique ABS. Il a été conçu pour s'adapter sur n'importe quelle chute de décharge ayant un diamètre extérieur compris entre 5.9 pouces (150 mm) et 15 pouces (380 mm).

Longopac

La recharge est un sac continu fabriqué en polythène sain pour l'environnement qui peut être incinéré sans danger. Ces recharges sont disponibles dans plusieurs longueurs, n'hésitez pas à nous contacter si vous voulez en savoir plus.

Longofill 1: Porte recharge conçu pour un montage sur un équipement à décharge horizontale.

Longofill 2: Porte recharge conçu pour un montage sur un équipement à décharge verticale.

Longopac: La recharge est fabriquée en polythène sain pour l'environnement.

Nous gardons un stock de Longopac et Longofill en tous temps pour une livraison rapide.

Applications

Diverses applications et domaines d'utilisation des convoyeurs à vis.
